ヴァイオリン製作工程 〜木材が楽器になるまで〜

ヴァイオリン製作工程表

ヴァイオリンは複雑かつ緻密ないくつもの工程を経て、楽器として、そして美術品として職人の手によって生み出されます。

ここ記事では私が1本目のヴァイオリンを作り上げた時の資料を元に、製作チャートを作りました。

製作初心者の方、独学で楽器を作られている方の教科書がわりに活用していただければ幸いです。

木材の買い付け

楽器製作はまず木材の買い付けから始まります。

購入先は国外から材料を仕入れるか、国内の弦楽器輸入卸から購入するのが一般的です。

あわせて読みたい
弦楽器製作に使う木材とは?その選び方について ヴァイオリン製作には専用の木材が必要です。 木であれば何でも楽器に出来ると思われがちですが、音を奏でる楽器を作り上げるには何十年と乾燥させた良質な木材が必須で...

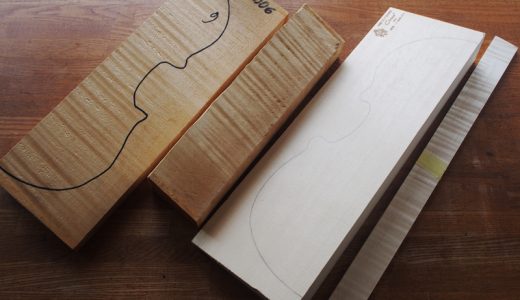

購入する主な木材は裏板・表板・横板・ネックの4種類。セットで購入することができるので、一式揃えます。ちなみにヴィオラ→チェロと楽器のサイズに比例して価格も高くなります。

ヴァイオリンの材料としては3万〜4万円が基準です。

チャート1.横板の製作

ヴァイオリン製作はまず横板の製作から始まります。横板が楽器の大きさやフォルムの基準となり、そこから裏板と表板を作り上げていきます。

あわせて読みたい
【ヴァイオリン製作】ブロック製作の工程 ヴァイオリン製作は最初にブロック製作から始めます。 ブロックとはヴァイオリン本体の柱になる部分であり、それぞれボディ部分の「上・右上・右下・左上・左下・下」の...

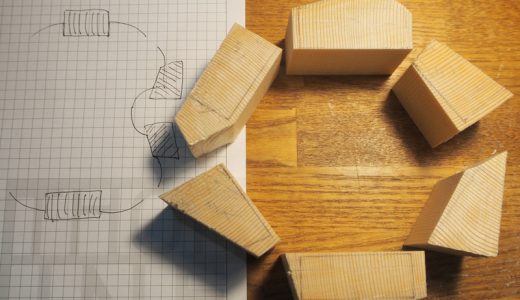

横板の最初の工程はブロック製作です。ブロックはヴァイオリン本体の柱になる部分であり、それぞれボディ部分の「上・右上・右下・左上・左下・下」の計6パーツ作ることになります。

平らに作ることが最重要で、慣れてきたら木目を意識した削り方ができれば尚良し!

ブロックを製作したら次は横板の厚みを調整します。購入した横板の木材は仕上げサイズよりも厚みがあり、表面もザラザラしているので、これを均一かつ綺麗に整えます。

あわせて読みたい
【ヴァイオリン製作】 横板の作り方 〜厚み出しと幅の決定〜 ヴァイオリン製作の最初の工程ブロックの製作を終えたら、次は横板の製作に入ります。 前回のブロック製作に続き、またもひたすら「カンナ」で削ったりする作業がメイン...

工程は櫛刃をつけたカンナである程度の厚みまで削り、そこからスクレーパーで最終調整を行います。モデルによって幅が異なりますが、厚み1.1mm前後・幅30mm前後が基準です。

あわせて読みたい
【ヴァイオリン製作】横板の組み立て方 横板の厚み・幅を出したら、いよいよ横板をヴァイオリンの形に曲げる工程です。 どのようにヴァイオリンの曲線が作られているか想像しづらいかもしれませんが、実はアイ...

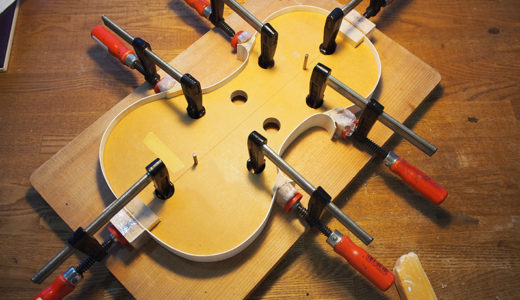

3〜4枚全て均一に整えたら、ベンディングアイロンを使って型枠に合わせて横板を曲げます。曲げ終えたらブロックをテンプレートに合わせて削ったのち、Cバウツ→ロウアーバウツ/アッパーバウツの順にニカワで接着します。

あわせて読みたい
【ヴァイオリン製作】ライニングの作り方・横板の仕上げ 横板の厚み・幅を出し、べンディングアイロンで接着した時点で横板は完成だと思われがちですが、実はまだやることが残っています。 それは「ライニング」の製作です。 ...

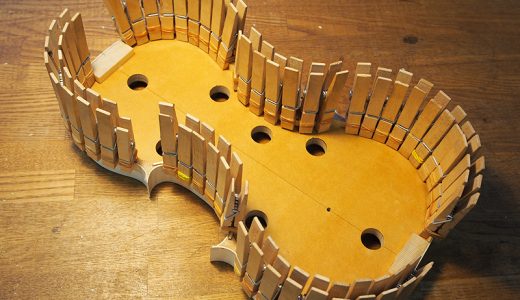

2日に分けて横板の接着ができたら、補強パーツであるライニングを作ります。ライニングはスプルース材を使い、横板同様にベンディングアイロンで曲げ、ニカワで接着します。

表側裏板側の2箇所に取付けるため、6パーツ×2パーツ計12パーツが必要です。

チャート2.裏板の製作

横板を組み上げたら、次は裏板の製作に入ります。

裏板と表板は同じ工程が多いので、どちらから進めても構いませんが、固い裏板から作業を進めた方がスマートです。

あわせて読みたい
【ヴァイオリン製作】表板と裏板の剥ぎ合わせ ヴァイオリン製作は最初に横板を作り、その後「表板」と「裏板」の製作に移るのが基本の流れです。前回で横板が仕上がったので、今回からは「表板」と「裏板」の製作に...

まず行うのは「剥ぎ合わせ」の工程です。購入したばかりの木材はまさに木の塊なので、これを切断して、2枚の板を剥ぎ合わせます。

接着面を完璧に平らにしなくてはいけないため、難関工程の1つです。

1枚板として裏板を製作する場合は少し方法が変わります。

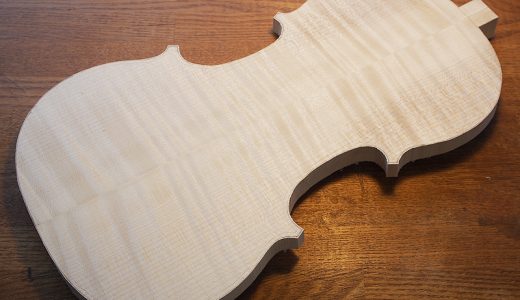

剥ぎ合わせを終えたら、横板を取り出してアウトラインを裏板に書き込みます。この書き込んだ線を基準に電動ノコギリでカットすることで、裏板はヴァイオリンらしい形に近づきます。

あわせて読みたい
【ヴァイオリン製作】裏板の切り抜き 難関工程である「剥ぎ合わせ」をクリアしたら、次は裏板・表板の完成を目指し作業を進めます。 裏板と表板はどちらから作り始めても大丈夫ですが、個人的には裏板→表板...

切り抜きに失敗するとお陀仏になるため、あらかじめ電動ノコギリの扱いに慣れておくのが大切です。

あわせて読みたい
【ヴァイオリン製作】裏板のアーチ製作 〜荒削り/側面厚み出し〜 ここまでの工程で「剥ぎ合わせ」→「電動ノコギリ」によるカットを終えました。 さて、ここから行うのは弦楽器特有の膨らみ【アーチ】の製作です。 カットした裏板をひっ...

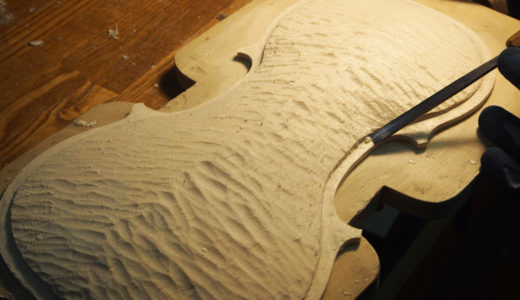

切り抜きを終えたら、ここからはひたすらに木材を掘っていく工程に入ります。まずは第1段階の荒削りを行い、ヴァイオリン特有のアーチを作り上げつつ、厚みを削っていきます。

ちなみに側面の厚みの基準は約4mmです。

あわせて読みたい
【ヴァイオリン製作】パーフリングの工程 ヴァイオリン表板・裏板の縁にはパーフリングと呼ばれる黒い線上の装飾があります。パーフリングはただの装飾の為だけのものではなく、割れの進行を防ぐ目的で施される"...

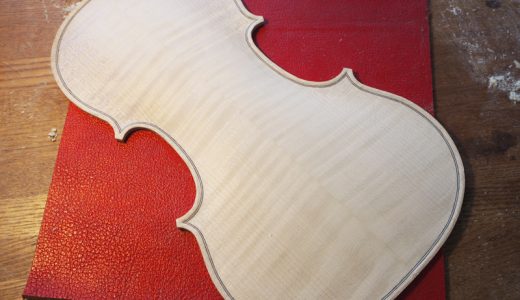

一通り荒削りを終えたら「パーフリング」を入れます。ヴァイオリンには縁に黒い線がありますが、これは書いたものではなく、専用の木材を入れ込んだものです。

見た目の美しくなることは勿論のこと、耐久性をあげる意味もあり、パーフリングカッターと呼ばれる工具を用いて溝を掘り、ベンディングアイロンで曲げたパーフリング材を埋め込みます。

あわせて読みたい
【ヴァイオリン製作】裏板のアーチ製作 〜彫り込み/仕上げ〜 前回は難関工程であるパーフリングをはめ込む作業を終えました。 そこで今回はついに「裏板のアーチ仕上げ」を行います。現状はデコボコしていますが、このアーチを一気...

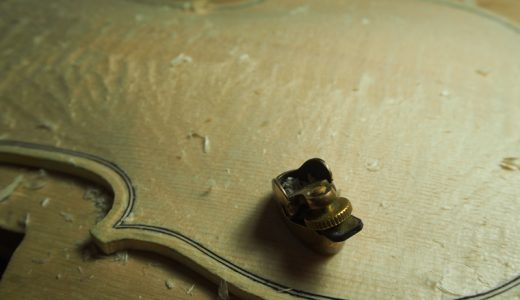

パーフリングを入れたら、あとはアーチの完成を目指して「ノミ・豆カンナ・スクレーパー」を駆使しして美しく形を整えていきます。

注意点は薄くしすぎないこと。裏板を薄くしすぎてしまうと振動を響かせる力が弱まってしまうため、鳴らない楽器となってしまいます。

あわせて読みたい
【ヴァイオリン製作】裏板の内側を掘る工程 前回までの工程で裏板のアーチ(表面)を完成させました。しかし、裏板はこれで完成というわけではありません。なぜかというとヴァイオリンは内側を掘る必要があるからで...

表面のアーチを仕上げたら、裏板をひっくり返し、楽器内部を掘ります。

最終寸法は中央5.0mmから外に4.5mm→3.8mm→3.2mm→2.7mm。(例)

段階を踏みながら厚みを削っていき、完成計の厚みまで整えます。

チャート3.表板の製作

裏板を作り終えたら、次は表板を作ります。

主な工程は裏板と同じですが、表板は裏板よりも材質が柔らかいので、勢い余って削りすぎないように注意する必要があります。

あわせて読みたい
【ヴァイオリン製作】表板の製作 切り抜き〜荒削り・アーチの形成 ヴァイオリン製作も中盤に差し掛かり、いよいよ表板の製作に移ります。 表板の作業工程はほとんど裏板を作った時と同じですが、決定的に違うのは「f字孔」の有無、そし...

剥ぎ合わせ、切り抜き、荒削り、パーフリング入れ。ここまでを裏板と同じように作り上げます。スプルース材である表板は裏板よりも木がめくれやすいので、削る方向にも気を使わなくてはいけません。

あわせて読みたい
【ヴァイオリン製作】表板アーチの仕上げ/f字孔の位置決め 前回は「切り抜き→荒削り→パーフリング」の順に表板の作業を進めました。 今回は裏板と同様にアーチの仕上げ工程を行いますが、新たに「f字孔を作るための位置決め」工...

アーチの仕上げ工程から表板特有の作業が加わります。

その代表格は「f字孔」です。ストラディヴァリをベースなのかデルジェスをベースにしているのかで形が異なり、テンプレートや参考書を活用して表板に書き込んでいきます。

あわせて読みたい
【ヴァイオリン製作】表板の厚み出しとf字孔の作り方 遂にヴァイオリン製作におけるボディ部分の最難関f字孔に取り掛かります。また、この工程では表板の厚みも決定されますが、厚みはヴァイオリンにとってかなり重要な部分...

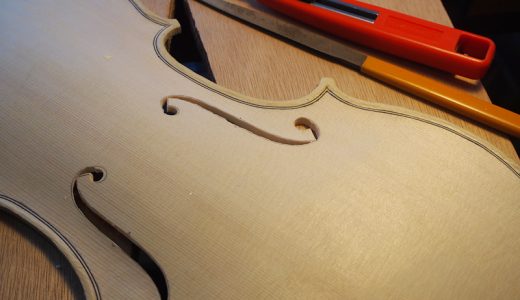

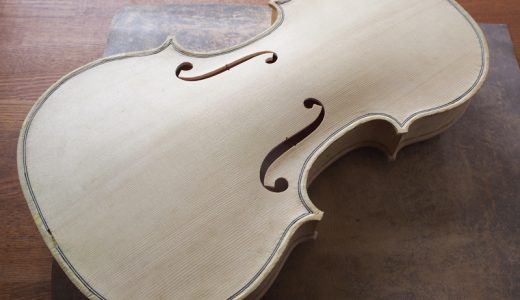

「f字孔」の位置が決まったら、穴を開けて、ナイフで「f字孔」を作り上げます。「f字孔」の美しさはヴァイオリンの完成度を左右するため、緊張感のある工程です。

国や製作者によって様々な癖があるらしく、個性の出やすい部分かもしれません。

あわせて読みたい
【ヴァイオリン製作】難関工程 バスバーの作り方 ヴァイオリン製作の工程で最も難しい工程の一つ「バスバー」の製作。 バスバーは表板を補強する役割と、表板を全体に程よい振動を伝える重要な役割を担います。 このバ...

無事に「f字孔」が作れたら、表板をひっくり返して内部を掘っていきます。「ノミ→豆カンナ→スクレーパー」を使って各部分の厚みを整え、参考にしているモデルを基準に仕上げます。

ただ、表板はこれで完成ではなく音の良し悪しを決める「バスバー」の製作を行わなくてはいけません。この工程は木材を表板内部の形に合わせる非常に難易度の高い工程であり、何回も何回もひたすら削り続けることになります。

あわせて読みたい
【ヴァイオリン製作】 表板・横板・裏板の接着〜ボディの完成 バスバーを表板に取り付け、ついに「表板・裏板・横板」の3パーツが完成しました。 そこで今回はこの3つのパーツを接着させ、ボディを作り上げます。接着自体はニカワで...

f字孔を作り、バスバーを接着したら表板も完成です。この時点で横板・裏板・表板の3パーツが完成したことになるので、ニカワをつかって箱の形に接着させます。

なお、閉じる前ラベルを作っておくことも忘れないでください。ラベルには製作年や作者の名前などを書き入れますが、絶対的なルールはないので、個性的なラベルに仕上げるのも楽しいと思います。

チャート4.ネックの製作

横板・裏板・表板の3つを組み合わせることでヴァイオリンの箱部分が出来上がりました。

ただ、ヴァイオリンを完成させるには、箱に組み合わせるための「ネック」が必要となるため、こちらも工程に沿って木材をヴァイオリンの形に作り上げていきます。

ネックの製作は横板・裏板・表板の作業と並行して進めてもOKです!

まず最初に行うのは木材を平らにする為にカンナがけをすることです。木材を平らにすることはヴァイオリン製作の基本であり、ネックに関してもそれは変わりません。

あわせて読みたい
【ヴァイオリン製作】ネックの作り方1 厚み出しと線の書き込み 横板・裏板・表板。ボディの各パーツを一通り製作したら、次はネックの製作です。ネックもボディのパーツと同じく、一つの木からネックの形に作り上げていきます。 今回...

均一に平らに整えたら、テンプレート通りに寸法を書き入れます。この際にズレて書き込んでしまうと、完成するネックもズレてしまうので慎重に作業を行う必要があります。

あわせて読みたい
【ヴァイオリン製作】ネックの作り方2 穴あけ・切断・ヤスリがけ等 前回から始まったネックの製作。 これまでの作業によって「切り取り線の書き込み」は終わっているので、今回はペグの穴を開けてから、ネックの形に切断・加工をしていき...

寸法を書き入れたらボール盤でペグの穴を入れ、同時に書き込んだアウトラインに沿って電動ノコギリでネックの形に切り抜きます。

切り抜き終えたら、手順に沿って点や線を書き入れていき、ヤスリやノミを使って少しづつ立体的に仕上げます。

あわせて読みたい
【ヴァイオリン製作】ネックの作り方3 渦巻き彫刻とペグボックス 前回の作業ではネックをカットし、実物大の大きさにするためのラインを引きました。今回はこの線を元にネックを彫り進めていきます。 ヴァイオリンの渦巻き部分は非常に...

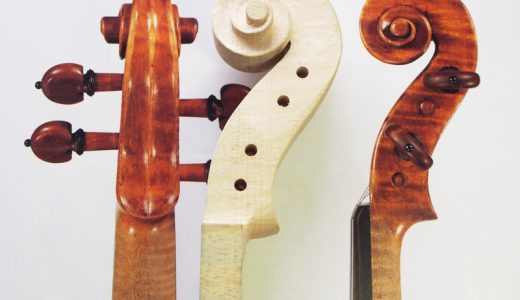

ある程度の骨組みが作れたら、いよいよ渦巻き部分(スクロール)を彫ります。木工初心者にとっては敷居の高い工程に思えますが、緻密な製作チャートが先人達によって築かれているので、一つ一つ段階を追って作業を進めれば完成させることが可能です。

また、同時に弦を巻き上げるためのペグボックスもこの時点で作成しておきます。穴を広げすぎてネックを貫通させてしまう危険を秘めているので、大胆かつ繊細に作業を行うことを心がけましょう。

あわせて読みたい
【ヴァイオリン製作】ネックの作り方4 背面の彫刻と指板の調整 前回の工程で渦巻き・ペグボックスを完成させました。 そして今回はヘッド部分の表面を削り、指板をネックに貼り付けて厚みと形を調整します。 ネック製作の作業も佳境...

スクロールの製作という山場を終えたら、次に行うのはネックの背面の彫刻です。ネックは渦巻き部分の彫刻にどうしても目が行きがちですが、背面も独特な形に削られています。

こちらも工程に沿ってノミを使って削りますが、スクロールほど難しくはありません。

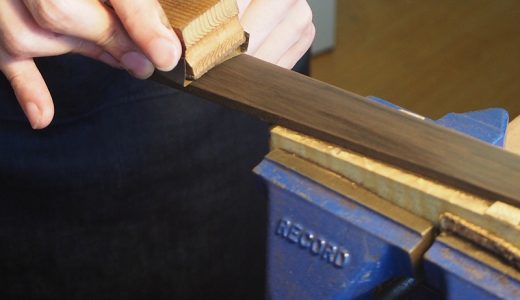

ちなみに、この作業と同時に指板の調整も始めます。

購入する指板の良し悪しによってどれだけ調整するかは異なりますが、主にアーチの形と厚みを整えます。

あわせて読みたい
【ヴァイオリン製作】ネックの作り方5 ナットとネック裏の成形 長くに渡って製作してきたネック製作も今回がラストです。 最後は指板の上の配置する「ナット」の製作と「ネック裏の成形」を行います。 ネックができればいよいよボデ...

ネックの製作もいよいよ大詰め。最後はネックの持ち手とナットを作ります。

持ち手の製作は奏者が弾きやすいように工夫しなければならない工程で、太さや親指に引っ掛ける部分など、見た目よりも作業に神経を使います。

また、持ち手は丸みを帯びていますが、適当に丸めれば良いというわけではありません。細かな寸法通りに削る必要があり、この工程もヴァイオリンに良し悪しに大きく関係します。

ナットに関しては細かなパーツになるため、少しづつ繊細に削っていきます。やり直しが効くパーツなので、納得のいくものを作りましょう。

チャート5. 接着とニス塗り

ネックが完成したら、先に作り上げた本体と接着させ、白木ヴァイオリンを完成させます。

単純にくっつけるだけと思われる方が多いですが、実はネックと本体の接着は非常に難易度の高い難関工程です。角度や厚みなど、あらゆる項目を正確に合わせる必要があり、高度な技術が求められます。

あわせて読みたい
【ヴァイオリン製作】 ネックとボディの接着 表板・裏板・横板を接着してボディを完成させたら、次は箱の形となったボディとネックを接着させます。 接着というと簡単に聞こえますが、実際はかなりの難関工程であり...

主な調整項目は以下の通りです。

◆ネック長・・・130mm

◆プロジェクション・・・27mm(〜28mm)

◆ステップ・・・6mm

◆左右の振れ

ネックをはめ込んだ際に寸法通りにならなければ、微調整を繰り返すことになります。

剥ぎ合わせやバスバーと共に、ヴァイオリン製作の鬼門となる工程です。

あわせて読みたい
【ヴァイオリン製作】 ボタンと仕上げとクリーニング ボディとネックを合体させれば見た目はもう殆どヴァイオリンの形になります。 しかし、ニスを塗る工程に入る前にボタンの仕上げとボディ全体のクリーニングを行わなけれ...

無事にネックと本体が接着できたら、この時点で楽器を綺麗にクリーニングします。ヤスリや紙やすりを使って表面を磨きあげ、仕上げとしてボタンのパーツを整えれば白木ヴァイオリンの完成です。

あわせて読みたい
【ヴァイオリン製作】ステイン・ニス塗り工程 ブロック製作から始まり、横板・裏板・表板・ネックという順番で仕上げてきたヴァイオリン1作目。 ここからは遂にニスの工程に入ります。 ただ、ニスに関しては人によっ...

白木ヴァイオリンができたら、ヴァイオリンの個性を決定づけるニス塗りの工程に入ります。

「アルコールニス」もしくは「オイルニス」を使って何度も何度も塗ることで、ヴァイオリン独自の美しい輝きを作り上げます。

なお、ニスの塗り方は国や職人によって様々な考え方や塗り方があり、正解はありません。

今作は「オイルニス」を使った工程ですが、アルコールニスを使ったヴァイオリンも素敵です。

チャート6. セットアップ

白木ヴァイオリンを作り、ニスを塗ったらヴァイオリンは殆ど完成となります。しかし、最後に待つのが「魂柱立て」と「駒調整」を含むセットアップです。

完成が見え、一気に仕上げたいところですが、それを阻む難関工程が待ち構えます。

あわせて読みたい
【ヴァイオリン製作】ペグの調整 白木ヴァイオリンを作り、ニスを塗った後は各種セットアップに入ります。 サドルの製作、指板の調整、魂柱の製作など、意外とやることは多いのですが、今回はペグの調整...
あわせて読みたい
【ヴァイオリン製作】サドルの作り方 白木ヴァイオリンを作り、ニスを塗った後は各種セットアップに入ります。 サドルの製作、指板の調整、魂柱の製作など、意外とやることは多いのですが、今回はサドルの製...
あわせて読みたい
【ヴァイオリン製作】指板裏の調整 白木ヴァイオリンを作り、ニスを塗った後は各種セットアップに入ります。 サドルの製作、指板の調整・接着、魂柱の製作など、意外とやることは多いのですが、今回は指板...

セットアップ工程でまず行うのは「ペグ・指板・サドル」の製作です。これらの工程はどれから始めても良いので、一つ一つ確実に作業をこなしましょう。

どの工程もチャート通りに作業をしていけば、完成形が見えてきます。

あわせて読みたい
【ヴァイオリン製作】魂柱立て/指板接着/駒調整 ヴァイオリン製作には「ハギ合わせ」「バスバー」「ネック接着」といった数々の難関が待ち受けますが、ニス塗りを終えた後にも最後の難関が訪れます。 それは「魂柱」と...

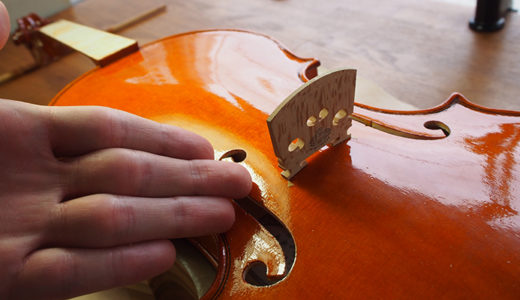

必要なパーツ全てが揃ったら、セットアップの最終工程「魂柱立て/指板接着/駒調整」へと進みます。この工程はヴァイオリン製作最後の難関工程であり、初心者にとってはまさに出来る気がしない心をへし折る作業です。

魂柱立てはf字孔がボロボロになるまで何回も何回もチャレンジしなくてはならず、駒調整は100本単位で練習しないと一人前になれないとも言われています。

アマチュア製作者がワンランク上に上がるためには、この作業のレベルアップが欠かせません。

あわせて読みたい
【ヴァイオリン製作】最終調整〜完成 約2年ほどかけて製作してきた1本目のヴァイオリン。 ヴァイオリン製作は難しいとは思いっていましたが、正直これほどまでとは思いませんでした。 しかし、だからこそ面...

魂柱立てと駒調整という最後の難関がクリアできたら、ついにヴァイオリンの完成です。

「裏板・表板・横板・ネック」4つの木材は数多くの工程を重ねるごとにヴァイオリンの形に近づいていき、接着→ニス塗り→セットアップ工程を経て遂に、楽器に生まれ変わりました。

技術的に未熟な拙い記事ではありますが、ヴァイオリンがどのように作られるのか大まかなイメージは掴めたかと思います。



今作はストラディヴァリのベッツというモデルをベースに製作を行いましたが、ヴァイオリンにはまだまだ無数の名作が存在します。

忠実にコピーを行うのもよし。自分なりのオリジナリティーを出すのもよし。

ヴァイオリンの可能性は無限大です。

今後もヴァイオリンを作り上げながら更なるコンテンツの充実を図りたいと思いますので、他の記事も是非楽しんでいってください。
